CLASSIFICAZIONI
DELLE ONDE ELETTROMAGNETICHE
Tutte le varie frequenze interessanti le trasmissioni radio-televisive sono state classificate in un'assemblea internazionale delle Radio e Telecomunicazioni tenutasi ad Atlantic City nel 1947.
Nella tabella che segue č riportata la suddivisione delle onde radio nelle varie bande di frequenza, con le relative denominazioni secondo lo standard IEEE(Institute of Elechtrical and Electronic Engineers - Organizzazione professionale USA -), adottato dall'ITU (International Telecommunication Union - Agenzia delle Nazioni Unite-) appunto nel 1947.
Lo spettro č suddiviso in nove bande di frequenza, designate da numeri interi consecutivi.
| Numero di banda |
Simbolo
(Sigla) |
Gamma
di frequenza |
Gamma
di lunghezza d'onda |
Definizione (onde ...) |
| 4 | VLF (Very Low Frequencies) |
da
3 KHz a 30 KHz |
da
100 Km a 10 Km |
miriametriche |
| 5 | LF (Low Frequencies) |
da
30 KHz a 300 KHz |
da
10 Km a 1 Km |
chilometriche |
| 6 | MF (Medium Frequencies) |
da
300 KHz a 3000 KHz |
da
1 Km a 0,1 Km |
ettometriche |
| 7 | HF (High Frequencies) |
da
3 MHz a 30 MHz |
da
100 m a 10 m |
decametriche |
| 8 | VHF (Very High Frequencies) |
da
30 MHz a 300 MHz |
da
10 m a 1 m |
metriche |
| 9 | UHF (Ultra High Frequencies) |
da
300 MHz a 3000 MHz |
da
100 cm a 10 cm |
decimetriche |
| 10 | SHF (Super High Frequencies) |
da
3 GHz a 30 GHz |
da
10 cm a 1 cm |
centimetriche |
| 11 | EHF (Extra High Frequencies) |
da
30 GHz a 300 GHz |
da
10 mm a 1 mm |
millimetriche |
| 12 | microonde | da
300 GHz a 3000 GHz |
da
1 mm a 0,1 mm |
decimillimetriche |
E' d'uso comune distinguere anche tra:
Nella pratica le radio-onde vengono suddivise in:
Le spettro delle microonde viene ulteriormente suddiviso in bande che vengono contraddistinte da una lettera dell'alfabeto, come nella tabella che segue:
| Banda (Simbolo ) |
Frequenza |
Lunghezza d'onda |
| P | da 0,22 GHz a 1 GHz |
da 136,36 cm a 30 cm |
| L | da 1 GHz a 2 GHz |
da 30 cm a 15 cm |
| S | da 2 GHz a 4 GHz |
da 15 cm a 7,5 cm |
| C | da 4 GHz a 8 GHz |
da 7,5 cm a 3,75 cm |
| X | da 8 GHz a 12,5 GHz |
da 3,75 cm a 2,4 cm |
| Ku | da 12,5 GHz a 18 GHz |
da 2,4 cm a 1,67 cm |
| K | da 18 GHz a 26,5 GHz |
da 1,67 cm a 1,13 cm |
| Ka | da 26,5 GHz a 40 GHz |
da 1,13 cm a 0,75 cm |
I pedici che appaiono nei simboli delle bande Ku e Ka stanno per
"under" e "above" , indicando la posizione in frequenza
rispettivamente al di sotto e al di sopra della banda K .

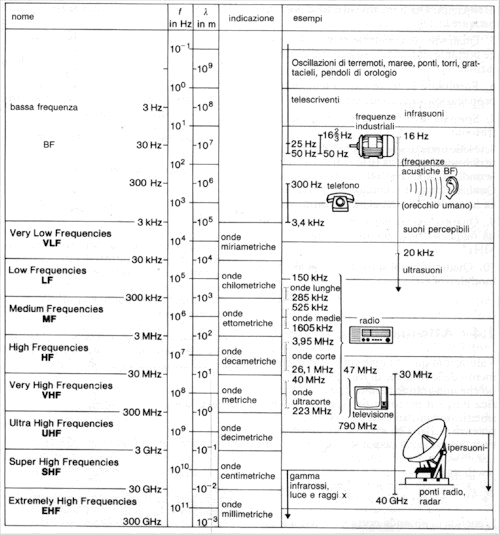

Bande di frequenze e lunghezza d'onda
(Dal libro: Lezioni ed esercizi di elettronica
2; Editrice La Scuola)
