I segnali vengono irradiati con una lunghezza d'onda portante di un certo valore ed occupano uno spazio determinato (banda di frequenza). L'intervallo di lunghezza d'onda, nel quale si inseriscono le trasmissioni televisive, varia da 47 a 862 MHz, suddividendosi in VHF, UHF, IV banda e V banda.

Secondo gli standard internazionali, le onde portanti che trasmettono informazioni devono essere emesse in gamme di frequenza comprese tra:

• 47 e 68 MHz, per la banda I (canali A e B);
• 81 e 88 MHz, per il canale C;
• 174 e 230 MHz, per la banda III (canali da D a H1).

Fino al limite di 300 MHz le onde vengono denominate VHF. Da 300 a 3000 MHz vengono identificate dalla sigla UHF e comprendono le seguenti frequenze TV:

• da 470 a 606 MHz, per la banda IV (canali da 21 a 37);
• da 606 a 862 MHz, per la banda V (canali da 39 a 69).

Una antenna ricevente può essere definita come un apparecchio in grado di rilevare l'energia di un campo elettromagnetico e in grado di fornire, ai capi dei propri morsetti, un segnale utilizzabile nel ricevitore TV. Nello scegliere e installare una antenna si deve tenere in considerazione che l'efficienza ottenibile è condizionata sia da caratteristiche proprie dell'antenna stessa che da un insieme di fattori che variano a seconda delle situazioni.

        Le caratteristiche intrinseche di una antenna sono definite dal guadagno, dall'angolo di apertura e dal rapporto tra sensibilità nella direzione di ricezione e in quella opposta.

        I principali fattori esterni si possono invece suddividere in due tipi:

• fattori strutturali,
• fattori di ricezione.

        I primi comprendono caratteristiche quali l'altezza dell'edificio sul quale viene installata l'antenna, le potenziali barriere (costituite da fabbricati vicini), la lunghezza dell'impianto e la quantità di utenze.


I secondi sono dati dal livello di intensità dei segnali in arrivo, dalla loro lunghezza d'onda e dall'eventuale presenza di disturbi.

La normativa stabilisce che l'impedenza di ingresso e di uscita di tutti gli elementi attivi e passivi sia di 300 Ohm, per cavo in piattina, e di 75 Ohm,  per cavo coassiale.

Le antenne devono essere costruite con materiali inossidabili e in lega leggera, in modo da poter resistere alle sollecitazioni atmosferiche. In linea generale sono costituite da elementi di alluminio o acciaio zincocromato e verniciato.

Esistono in commercio vari tipi di antenne la cui conformazione è strettamente legata alla banda di frequenza che devono ricevere. La parte più importante di ogni antenna è il dipolo: elemento capace di captare le onde elettromagnetiche, di rendere disponibile ai suoi capi una tensione e di inviarla all'impianto televisivo. Il dipolo può essere realizzato in versione semplice (rettilinea), ripiegata o in altre forme che comunque consentano un suo orientamento perpendicolare al piano di provenienza del segnale. Ai capi del dipolo viene collegato il cavo coassiale, il quale, a sua volta, viene connesso al miscelatore o al centralino dell'impianto TV. Il dipolo non viene usato da solo ma si combina generalmente con un riflettore (situato posteriormente) e con uno o più direttori (posti anteriormente).

In linea generale si costruiscono antenne per la ricezione di canali VHF e UHF. Le antenne VHF possono essere strutturate sia per la ricezione di un solo canale (monocanali) che per la ricezione di più canali della stessa banda (a larga banda). Le antenne UHF si distinguono in direttive a larga banda, a pannelli, per gruppi di canali e a larga banda con riflettore a cortina o diedro.

I sostegni, sui quali vengono montate le antenne TV, devono essere dimensionati in base al numero, al tipo di antenne e alla loro distanza reciproca. Occorre puntualizzare che nei cataloghi dei produttori, fra i dati riportati, figura il momento resistente disponibile, che rappresenta la differenza fra il momento resistente vero del sostegno (resistenza meccanica al ribaltamento del sostegno, misurata in chilogrammi per metro) e il momento flettente (effetto di ribaltamento dovuto all'azione del vento), calcolato per venti con velocità pari a 120 km/h sul sostegno medesimo. Operativamente è il cosiddetto momento flettente del palo la caratteristica principale da tenere in considerazione. Risulta evidente che il momento flettente ha un valore (o una incidenza) direttamente proporzionale alla lunghezza del sostegno.

Le norme CEI 12-15 stabiliscono una distanza minima tra le varie antenne e, in base a questa, viene calcolata la lunghezza del palo occorrente e verificato il momento resistente. Nel caso in cui il momento resistente non sia conforme (cioè superiore) al momento flettente, si deve ricorrere ad un sostegno di tipo controventato.

Nell'installare un'antenna è necessario tenere conto che:

La figura riporta lo schema, la distribuzione delle antenne impiegate e la verifica della portata del sostegno. In essa viene effettuata la verifica della resistenza di un sostegno (TK4 catalogo Fracarro) di 4 m di lunghezza di acciaio prezincato a fuoco, avente un momento resistente disponibile di 15,4 kgm. Sul palo sono installate un'antenna VHF a 6 elementi (6H1 catalogo Fracarro) e un'antenna VHF a 4 elementi (4F catalogo Fracarro), entrambe per banda 3 e per singoli canali, e un'antenna a 10 elementi (10 delta catalogo Fracarro) per banda 4 e per gruppi di canali. Il calcolo si prefigge di trovare il momento esercitato dal sistema sulla staffa superiore di ancoraggio e di confrontarlo con il momento resistente disponibile del sostegno scelto. In questo esempio dal calcolo risulta che il valore del momento prodotto dal sistema (13,90 kgm) è inferiore di quello del sostegno e che quindi quest'ultimo risulta idoneo all'impiego.

I miscelatori possono essere in versione da palo, da sottotetto, oppure essere incorporati direttamente sull'antenna.
Le loro caratteristiche sono:

• la perdita di passaggio, o attenuazione, la quale è definita come la perdita di segnale che si ha nell'apparecchiatura;
• la banda passante, definita come l'intervallo di frequenza di utilizzo;
• la separazione fra gli ingressi, definita come elevata attenuazione per le frequenze non volute che, per evitare fenomeni di interferenza tra i vari canali, deve essere di circa 20 dB.

La loro installazione può essere fatta, analogamente a quella del miscelatore, sul palo o nel sottotetto. Risulta evidente che, in presenza di segnali deboli anche dopo l'installazione di un amplificatore, si deve ricorrere ad un diverso posizionamento dell'antenna, in modo da determinare un diverso rapporto di ricezione.

Frequentemente gli amplificatori sono dotati di attenuatori su ogni ingresso. La loro funzione è di predeterminare una situazione ottimale, prima dell'amplificazione dei segnali.

Il guadagno è strettamente legato al numero di prese inserite nell'impianto: più grande è l'impianto, maggiore deve essere il guadagno dell'amplificatore.

I preamplificatori di antenna sono normalmente telealimentati mediante il cavo coassiale. In questa situazione anche i miscelatori, i filtri, gli attenuatori ecc. devono essere predisposti per una tale alimentazione.

Sul mercato sono reperibili centralini monoblocco e centralini di tipo modulare. Questi ultimi risultano essere molto più versatili dei primi, in quanto consentono di accoppiare più componenti di diversa natura in base al tipo di installazione che si desidera; con la presenza di un centralino modulare canali televisivi si possono sostituire o aggiungere senza difficoltà.

Le caratteristiche del partitore, denominato anche divisore, sono:

• la quantità di uscite, che rappresenta il numero di linee uscenti e che si possono utilizzare;
• l'attenuazione, che indica la perdita di segnale, misurata in dB, dovuta all'apparecchiatura; essa è tanto maggiore quanto più elevato è il numero di derivazioni;
• il disaccoppiamento, che rappresenta il rapporto tra segnale in entrata e il valore del segnale di disturbo: è espresso come una diminuzione o attenuazione che il rumore subisce passando da una presa all'altra. Operativamente tanto maggiore è il disaccoppiamento, tanto più elevata è l'attenuazione del segnale di disturbo.

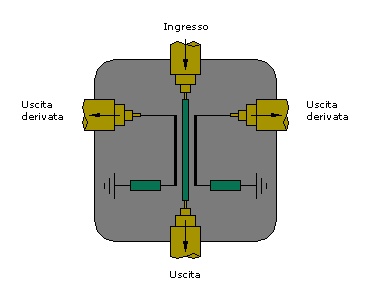

Le caratteristiche che contraddistinguono il derivatore sono:

Inoltre anche le prese, come i derivatori, possono essere del tipo resistivo o ibrido-direzionale: in questo caso valgono le stesse considerazioni fatte in precedenza.

Mentre nelle prese di tipo resistivo, appunto perché tali, i morsetti possono essere utilizzati indifferentemente come entrate ed uscite della linea passante, nelle prese di tipo direzionale passante i morsetti di ingresso e di uscita devono essere opportunamente contrassegnati e non possono essere utilizzati indifferentemente.

Nella figura viene riprodotta una presa induttiva di produzione Siemens che ha la particolarità di poter regolare il segnale mediante un potenziometro. Oltre a questa caratteristica, questo tipo di prese offre i seguenti vantaggi:

• sono equipaggiate con un condensatore collegato in serie all'accoppiatore induttivo, rispondendo quindi ai dettami delle norme CEI in materia di isolamento tra montante e presa d'utenza;
• presentano la possibilità di variare la quantità di segnale verso il televisore, permettendo di compensare le perdite dovute al cavo coassiale;
• permettono la regolazione dal punto di installazione, caratteristica utile per ottimizzare le varie sezioni di impianto;
• offrono la possibilità di collegare fino ad un massimo di 8 ÷ 10 prese in cascata, con ridottissime differenze di segnale tra la presa più vicina e quella più lontana dall'antenna;
• sono dotate di un ingresso laterale per il cavo coassiale, che evita lo schiacciamento dello stesso all'interno della scatola per frutti.

I due conduttori sono isolati tra loro mediante una guaina di polietilene (espanso o compatto).

Infine è da evitare l'installazione nelle stesse condutture e scatole di derivazione di conduttori elettrici e cavi di distribuzione TV; se ciò non risultasse possibile la tensione deve essere inferiore a 50 V.
